專案資訊
工程名稱
南投消防署訓練中心污水處理廠整場PLC及MCP盤更新並新增圖控系統
案場位置
內政部消防署訓練中心污水處理廠
執行單位
和勁科技有限公司
專案概述
本案針對消防署訓練中心污水處理廠既有控制系統進行全面更新，移除原有MCP控制盤，重新規劃並製作新式MCP盤，搭配PLC自動控制系統與圖控監控系統。完成後，全廠設備可依現場需求切換現場手動、遠端手動及PLC自動控制模式，並可由中控圖控系統進行設備狀態監視、遠端操作、異常告警及歷史資料查詢，有效提升污水處理場操作效率與設備管理能力。
工程施作範圍

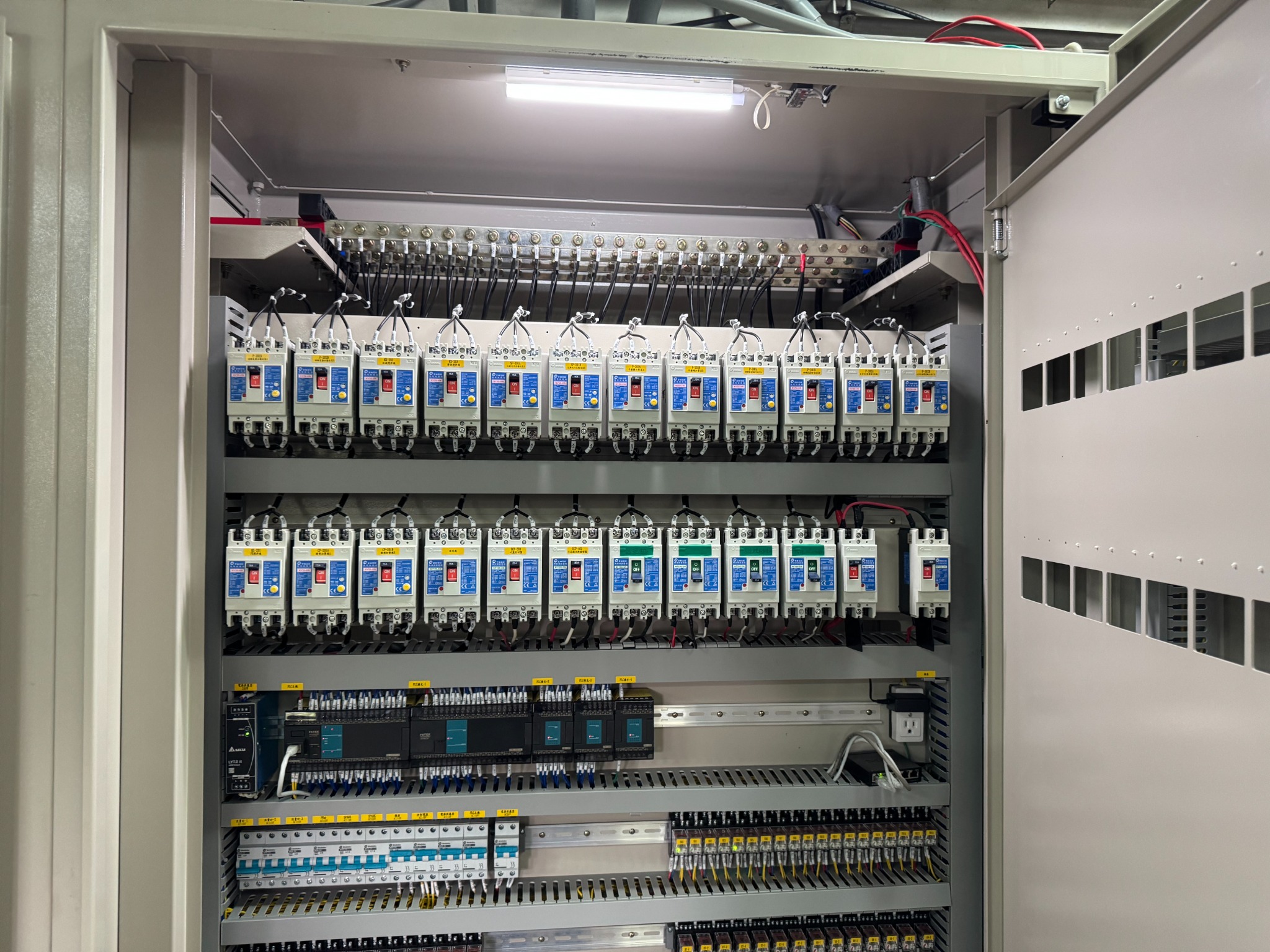

既有MCP盤拆除與更新

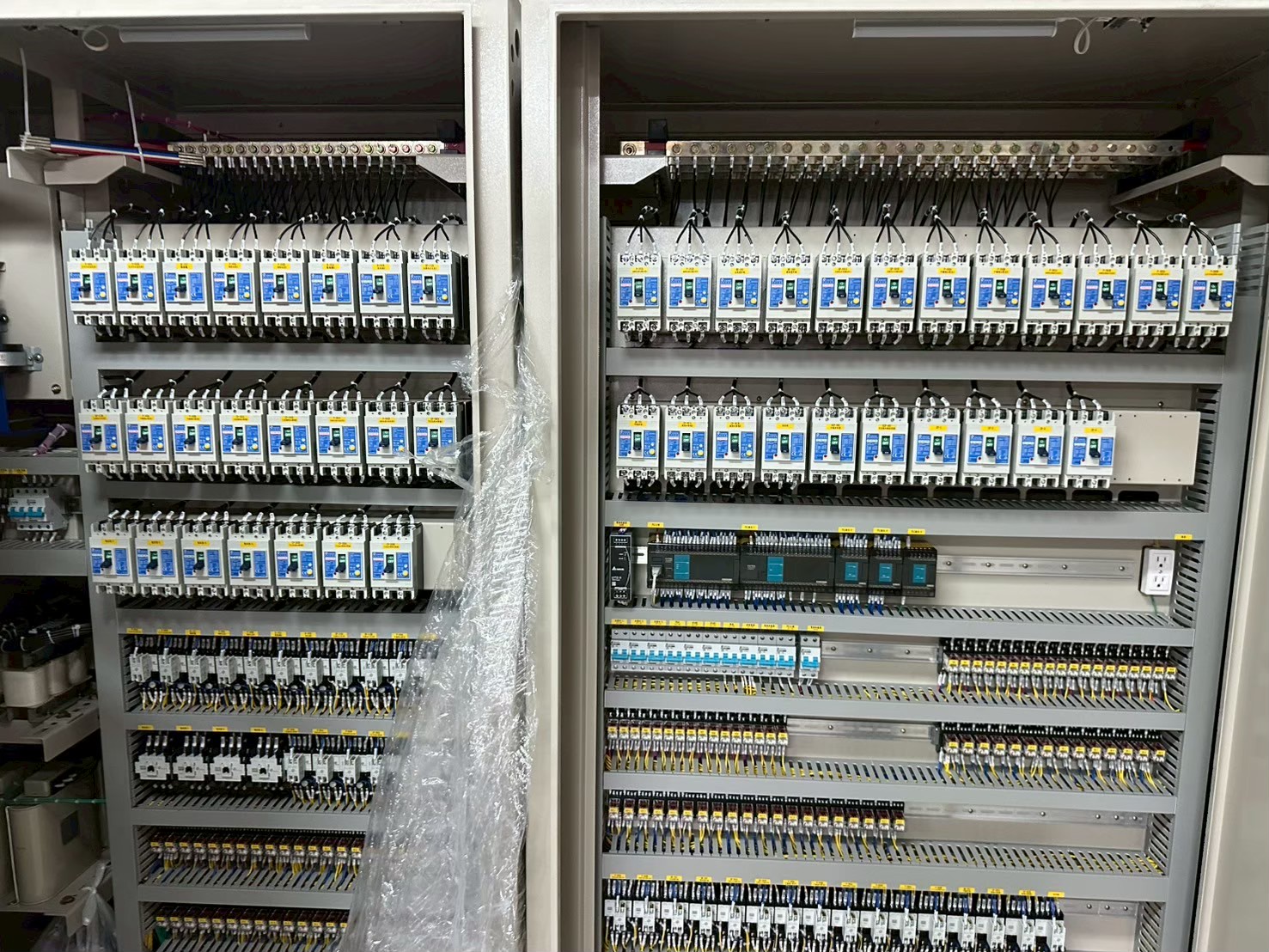

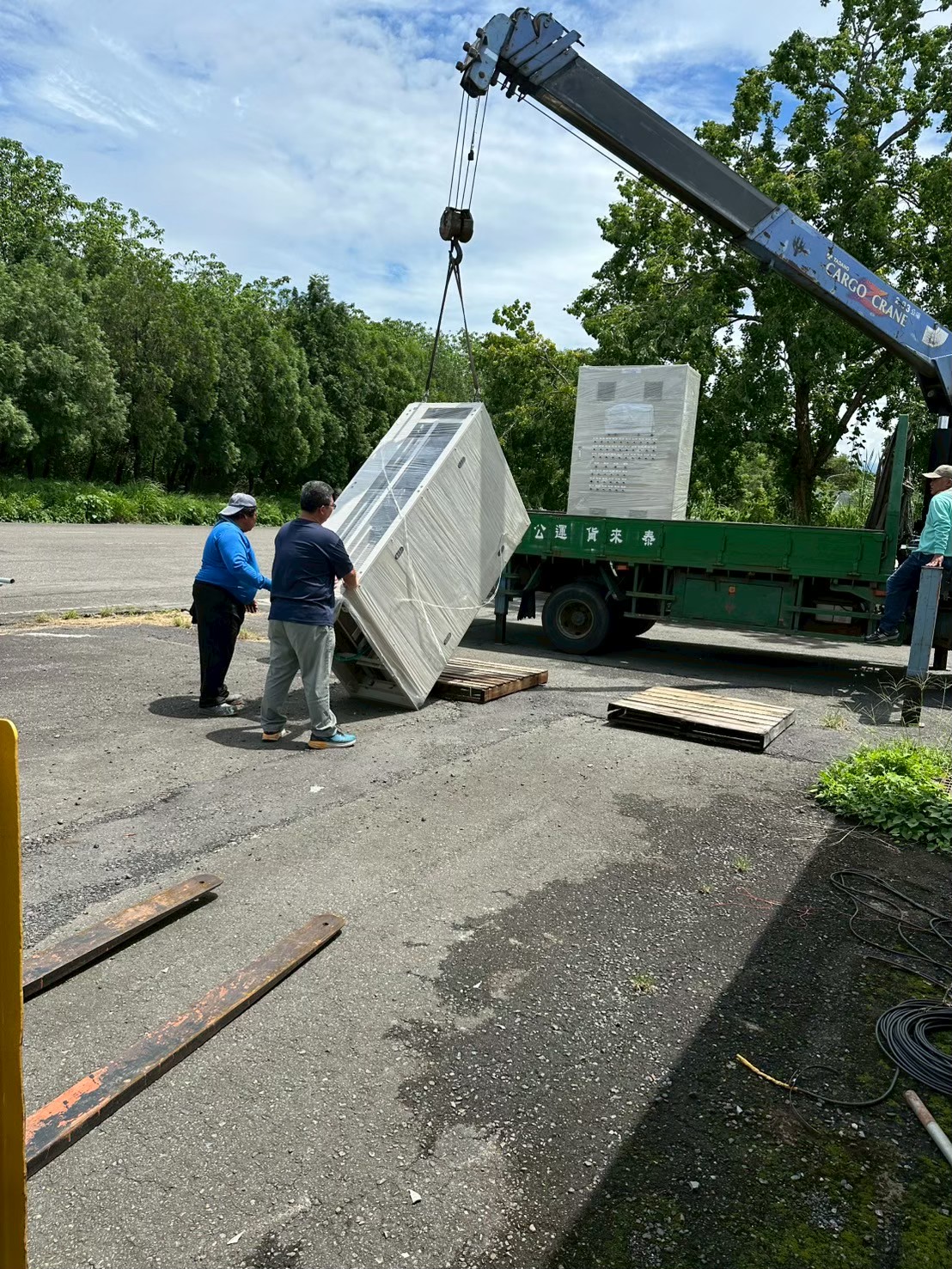

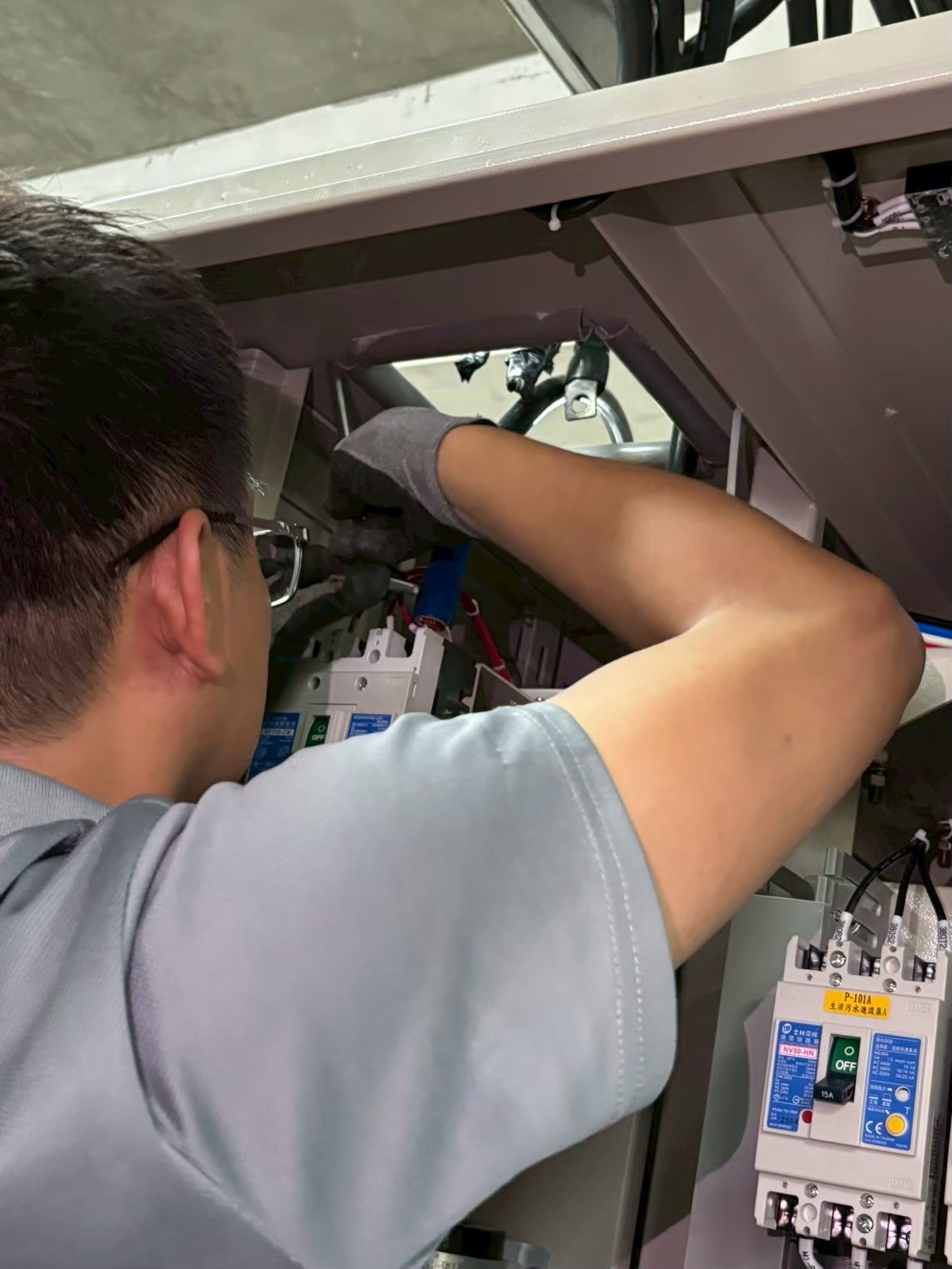

移除原有MCP控制盤，重新建置符合現場設備控制需求之新式MCP盤，完成盤體安裝、配線及控制迴路更新。
PLC自動控制系統建置
導入PLC控制架構，整合生活污水區、訓練區、放流及污泥處理區相關設備，建立自動化控制邏輯。

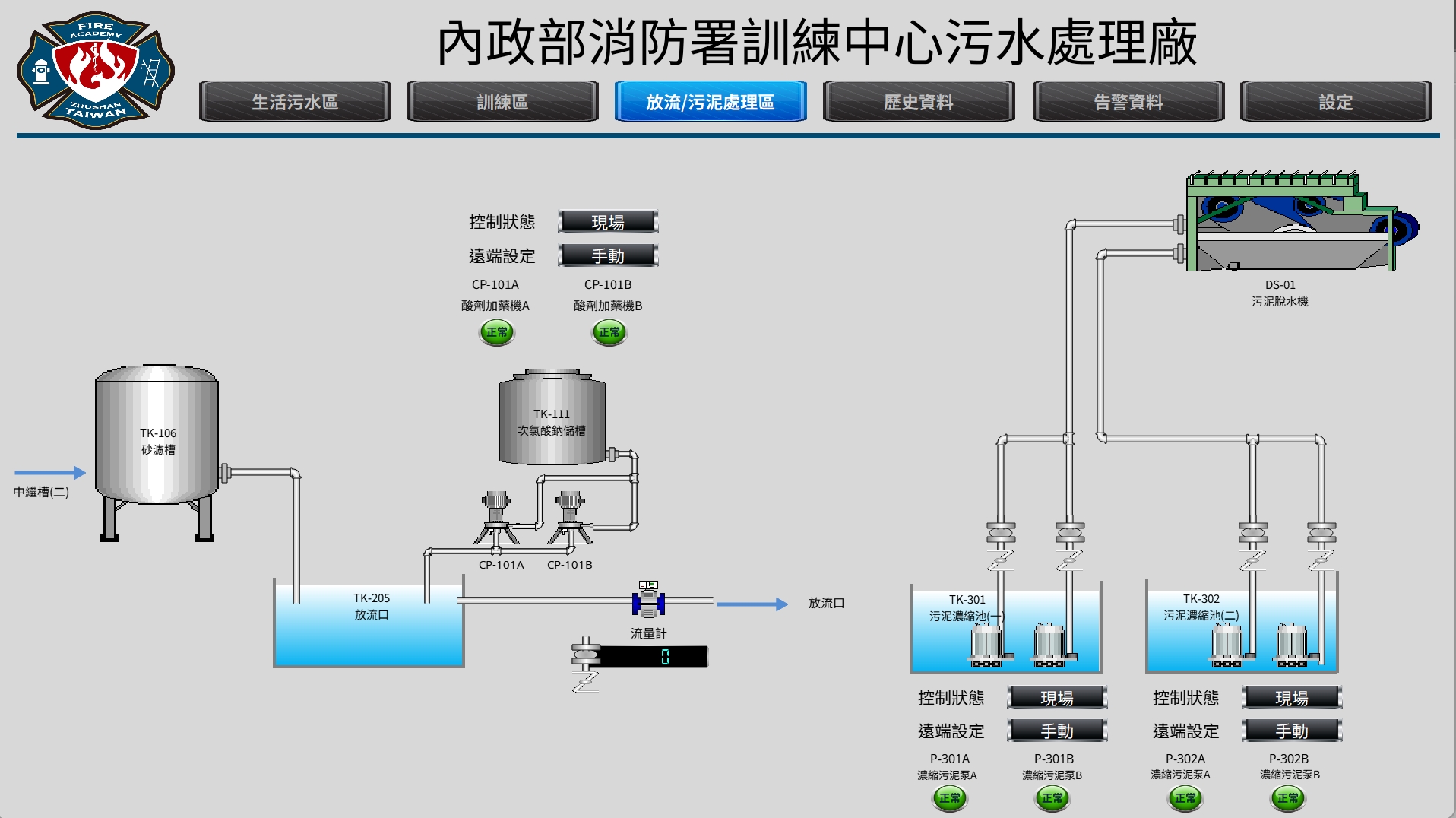

圖控系統規劃與畫面設計
依照污水處理流程客製化設計圖控畫面，包含生活污水區、訓練區、放流及污泥處理區等操作畫面。

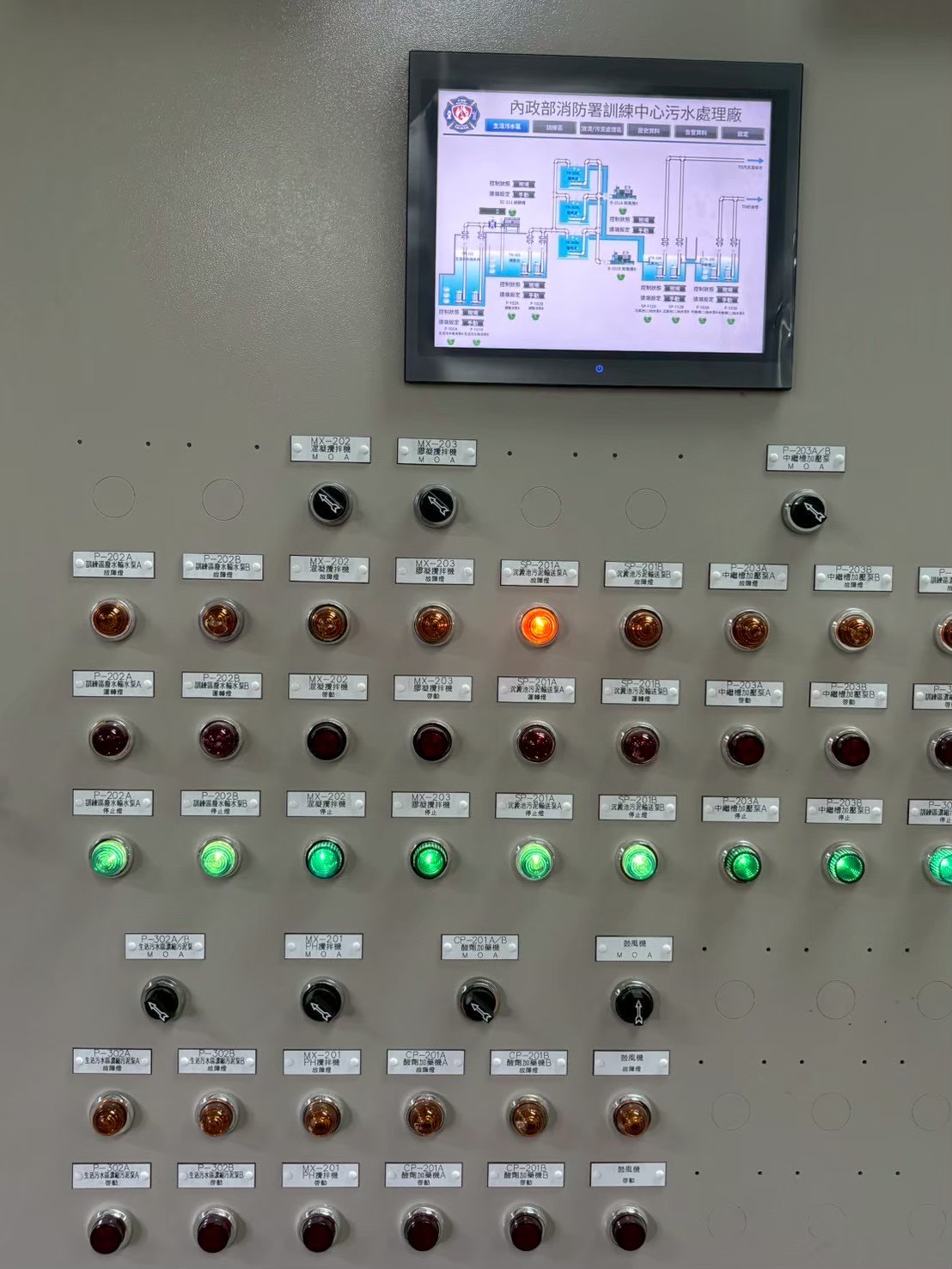

設備遠端操作與模式切換
設備可切換現場手動、遠端手動與PLC自動模式，並可由中控系統進行設備啟停及狀態確認。
告警與歷史資料紀錄
建立設備異常訊號告警、故障紀錄、操作紀錄與歷史資料查詢功能，提升後續維護與管理效率。
現場測試、試運轉與驗收

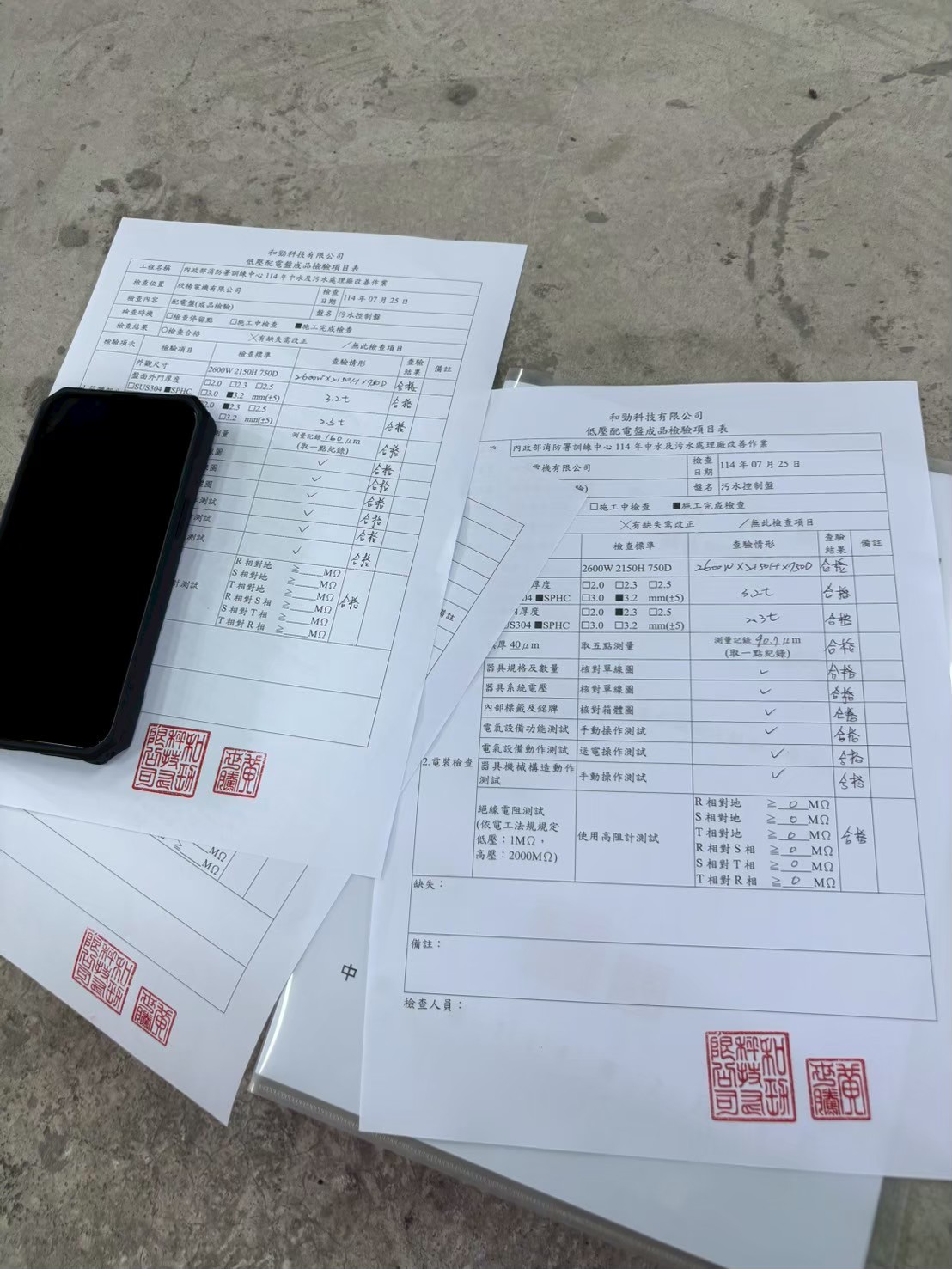

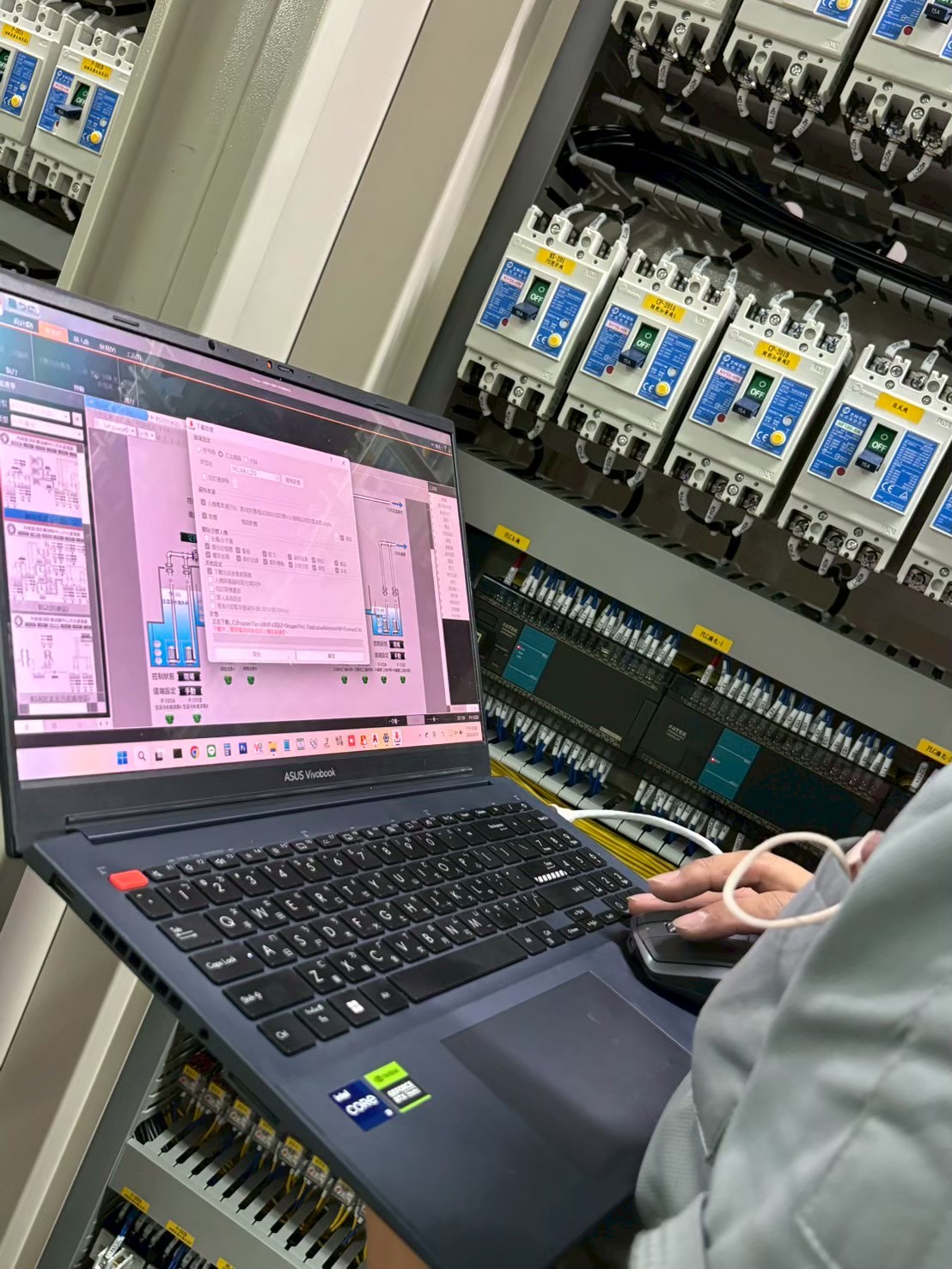

完成現場I/O測試、設備連動測試、圖控操作測試、自動控制邏輯測試及業主驗收確認。
系統控制範圍

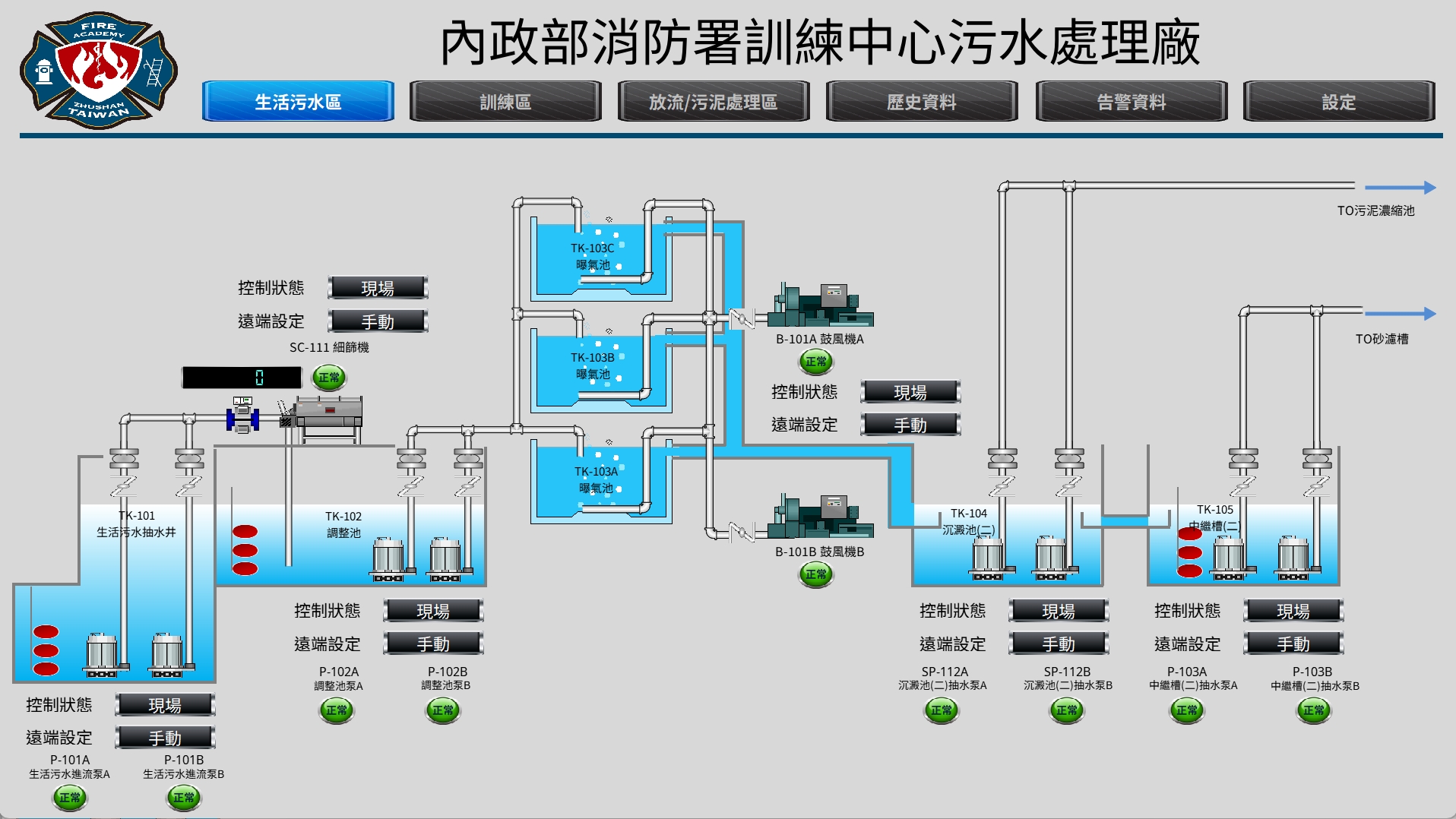

生活污水區
整合生活污水進流、調整池、曝氣池、沉澱池及相關泵浦設備之自動控制與圖控顯示。

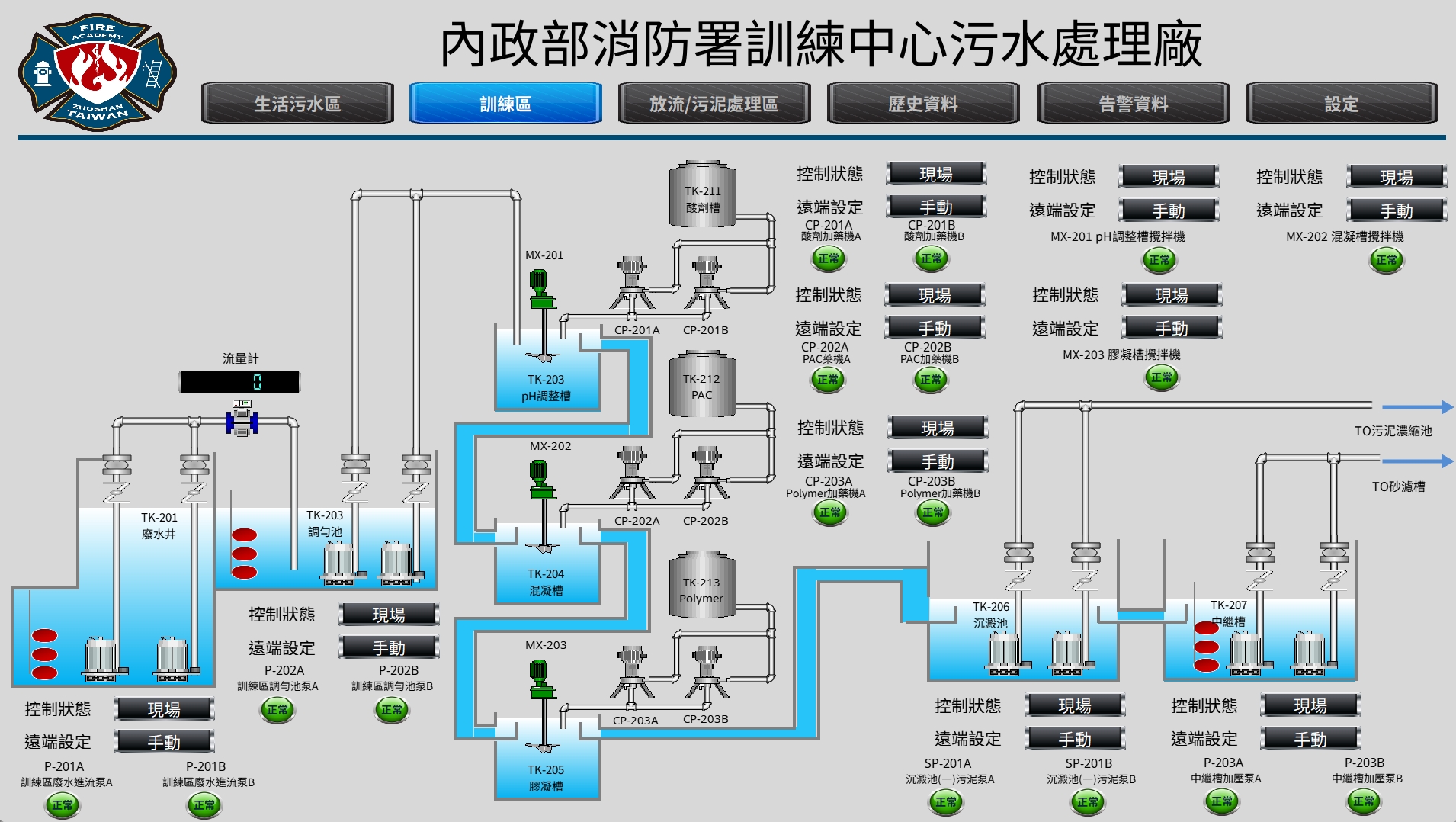

訓練區廢水處理區
整合pH調整、混凝、膠凝、加藥、攪拌及沉澱處理設備，建立完整流程控制。
放流與污泥處理區
整合放流水、污泥濃縮、污泥脫水及相關設備狀態，提供集中監控與異常管理。
工程特色與建置效益
- 既有MCP控制盤全面汰換，提升控制系統穩定性與安全性。
- 導入PLC自動控制，降低現場人員手動操作負擔。
- 客製化圖控畫面，完整呈現污水處理流程及設備狀態。
- 中控系統可進行設備監控、模式切換及遠端操作。
- 建立設備異常告警功能，提升異常發現與處理效率。
- 新增歷史資料紀錄，利於後續維護、查詢及運轉分析。
- 整合生活污水、訓練廢水、放流與污泥處理流程。

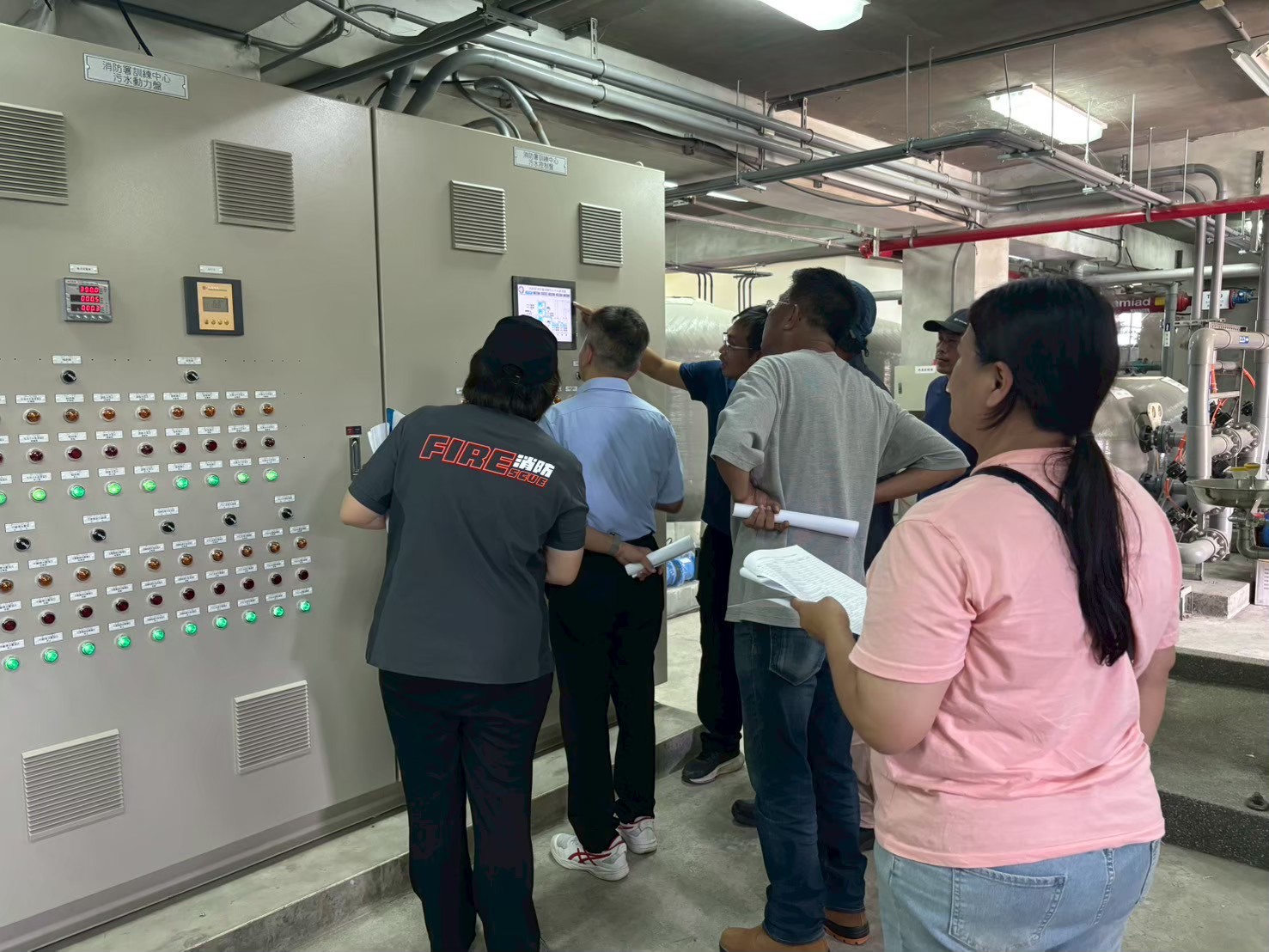

- 完成現場測試與教育訓練，確保系統正式運轉穩定。
關鍵技術
- PLC自動控制
- MCP控制盤製作
- SCADA圖控系統
- HMI人機介面
- 設備遠端控制
- 自動/手動模式切換
- 異常告警系統
- 歷史資料紀錄
- 污水處理自動化
- 現場I/O測試
- 系統試運轉
- 機電整合
污水處理廠自動化控制整合
和勁科技提供PLC控制、MCP控制盤、SCADA圖控、設備告警、歷史資料紀錄與現場機電整合服務，協助廠區提升操作效率與設備管理品質。
